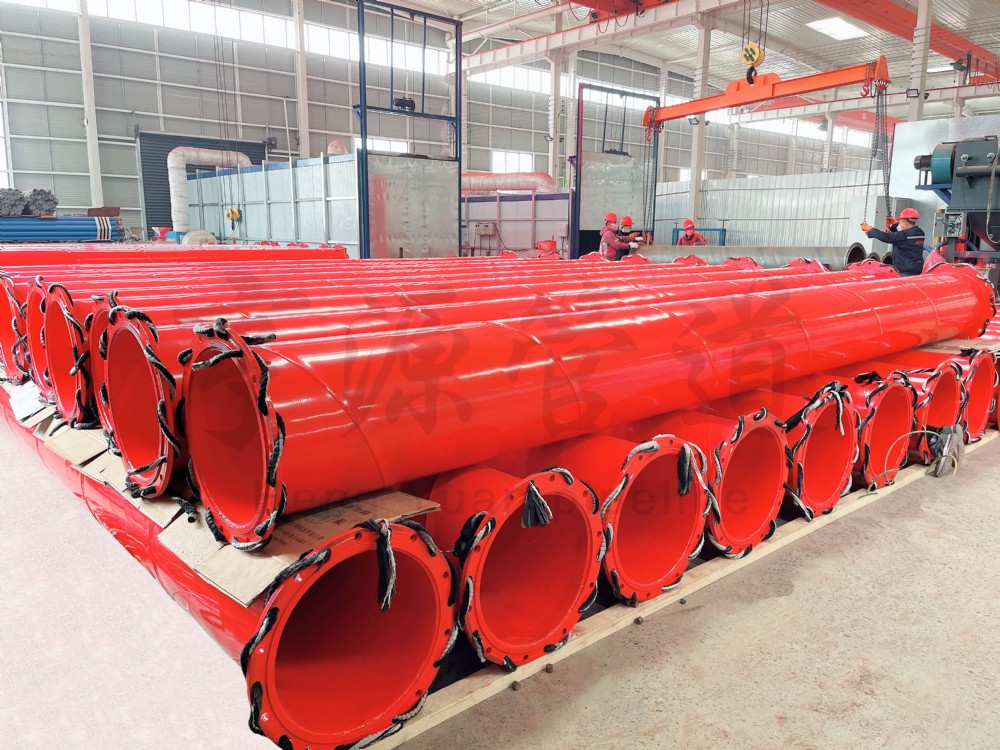

一、产品概述

双密封法兰连接涂塑钢管是一种结合先进防腐技术与高强度管道结构的创新产品，专为解决传统焊接工艺对管道内涂层的破坏问题而设计。通过采用双密封法兰结构与阻燃垫片技术，该产品在焊接过程中有效隔离高温热传导，确保内壁涂塑层完整，显著提升管道防腐性能与使用寿命。

二、核心技术优势

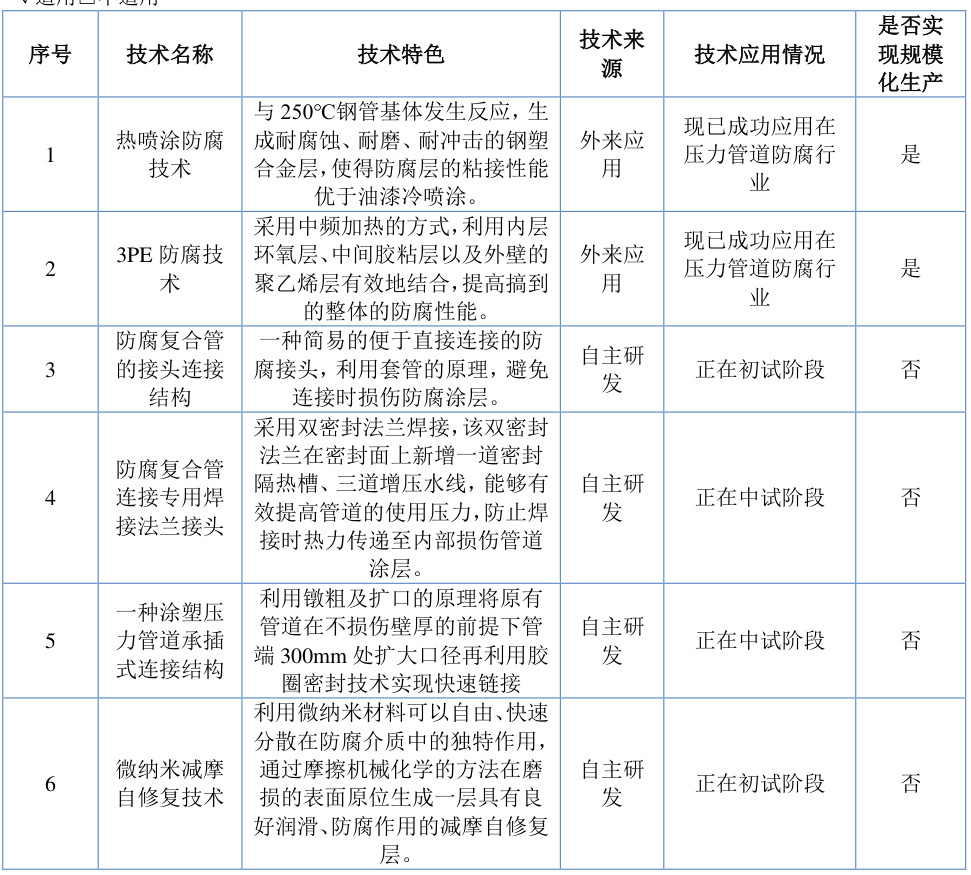

1. 双密封防护机制
   法兰中间加设阻燃硅胶垫片，形成物理隔离层，配合法兰环的导热槽设计（通过特殊结构引导焊接热量向外扩散），避免高温损伤内涂层。同时，第二层密封槽采用O型硅胶圈，双重保障焊缝密封性，承压能力可达6-8MPa，适用于高压输送场景。

2. 焊接工艺优化
采用 手工钨极惰性气体保护焊（TIG） 与电弧焊盖面的组合工艺，精准控制焊接温度（通常低于250℃），减少热影响区范围。相较于传统直接焊接，涂层破损率降低90%以上，特别适合DN15-DN500的小口径管道。

1. 多功能适配性
   支持明装与地埋环境，兼容石油、燃气、化工介质输送，并可通过调整涂层材质（如环氧树脂EP、聚乙烯PE）满足不同酸碱度与温度需求（-30℃至120℃）。

三、应用场景与案例

• 石油天然气输送：在长输管线中，DN300以下支线采用双密封法兰连接，解决焊接后内补口困难问题，降低维护成本。
• 市政给排水系统：沧州某供水项目使用DN200涂塑钢管，法兰连接处经5年服役后无渗漏，内壁光滑度保持90%以上，有效抑制水垢与微生物滋生。
• 煤矿井下管道：山西某矿井采用双抗（抗静电、阻燃）涂层钢管，法兰连接结构通过3.5MPa压力测试，适应复杂地质条件。

四、生产工艺与质量控制

1. 涂层工艺

   • 内壁处理：钢管经抛丸除锈（Sa2.5级）后，采用静电喷涂EP或热浸塑PE工艺，涂层厚度400-1000μm，附着力≥30MPa。
   • 法兰预加工：法兰环与钢管端部采用冷压装配，避免热变形，并通过水压试验（1.5倍工作压力）验证密封性。

2. 检测标准

   • 无损检测：100%焊缝X射线探伤，符合GB/T 3323-2005 II级标准。
   • 涂层检测：使用电火花检漏仪（9kV）全检，确保无针孔缺陷。

五、安装与维护要点

• 施工流程：坡口打磨→垫片安装→法兰组对→分层焊接→预试压→无损检测→最终水压试验。
• 维修便捷性：法兰连接处可快速拆卸更换垫片或局部补焊，无需切割管道，节省维护时间50%以上。
