“三层铠甲”的锻造之旅：解密3PE防腐钢管的核心工艺与能源动脉使命

在纵横交错的现代地下管网中，有一种钢管如同身披重甲的卫士，默默守护着石油、天然气、水等资源的安全输送，抵御着土壤、水分和化学介质的常年侵蚀。它，就是3PE防腐钢管。这“三层铠甲”并非简单的叠加，而是一套精密、协同的防护体系。本文将深入剖析其独特的生产工艺，并探讨其如何成为长距离能源动脉的“首选战衣”。

一、 何谓“3PE”？—— 一层都不能少的防护哲学

“3PE”是一个技术术语，代表了三种材料的复合结构：底层为熔结环氧粉末（FBE），中间层为胶粘剂，外层为聚乙烯（PE）。这种结构设计绝非偶然，它深刻体现了功能分层的科学思想。

• 底层（环氧粉末层）： 这是与钢管基体直接结合的“底漆”。通过静电喷涂工艺，环氧粉末在预热至约230℃的钢管表面瞬间熔融、流平并固化，形成一层连续、致密、厚度通常超过100微米的薄膜。它的核心作用是提供卓越的化学惰性防腐和出色的附着力，牢牢“抓住”钢管，防止腐蚀介质在涂层下扩散。
• 中间层（胶粘剂层）： 这是承上启下的“桥梁”。在环氧粉末层尚未完全冷却时，通过挤出机将特制的共聚物胶粘剂以熔融态缠绕其上。它的功能非常专一：既要与极性的环氧粉末层产生化学键合或强力吸附，又要与非极性的聚乙烯层通过分子链纠缠实现牢固结合。这层约170-250微米的胶膜，解决了不同性质材料间的粘接难题，是保证三层结构一体化的关键。
• 外层（聚乙烯层）： 这是直面外界挑战的“盾牌”。同样采用挤出缠绕工艺，将高密度聚乙烯（HDPE）熔融后包裹在胶粘剂层外，形成一层厚度可达1.8至3.7毫米的坚韧保护层。聚乙烯层提供了优异的机械强度、抗冲击性、耐磨损性和极低的水汽渗透率，有效隔绝物理损伤和水分侵入。

这三层结构各司其职，又紧密结合，共同构成了一个“1+1+1>3”的超级防护系统，其综合性能远非单层或双层涂层可比。

二、 从钢铁到铠甲：揭秘核心生产工艺链

3PE防腐钢管的生产是一条高度自动化、对工艺参数要求极其严苛的连续作业线。其核心流程可以概括为“预处理、三层涂覆、后处理”三大阶段。

第一阶段：基体的“净化与活化”——表面处理
一切卓越涂层的基石，在于基材的清洁与粗糙度。生产线首先对焊制好的钢管进行严格检查，然后进入抛丸除锈环节。通过高速抛射钢丸，彻底清除钢管表面的氧化皮、锈迹、油污和任何杂质，使金属本体暴露出来，并形成具有一定粗糙度（锚纹深度通常要求50-90微米）的清洁表面。这一步的标准极高，通常要求达到Sa2.5级，为环氧粉末的附着创造最佳条件。处理后，钢管会通过除尘系统清除残留的磨料和粉尘。

第二阶段：灵魂的“注入与融合”——三层涂覆
这是整个工艺的核心，通常在一条连续的生产线上完成。

1. 中频加热： 经过表面处理的钢管进入中频感应加热装置，被迅速、均匀地加热至环氧粉末所需的固化温度（约200-230℃）。中频加热的优点在于效率高、加热均匀，且能从内向外加热，确保钢管整体温度一致。
2. 静电喷涂（FBE层）： 高温钢管立即进入喷涂房，环氧粉末在高压静电场作用下，被均匀地吸附到钢管整个外表面并瞬间熔融。此过程要求粉末厚度均匀，无漏点。
3. 胶粘剂涂覆： 紧随其后，挤出机将熔融的胶粘剂呈带状螺旋缠绕在尚未冷却的环氧粉末层上。利用余热，胶粘剂与环氧层实现初步融合。

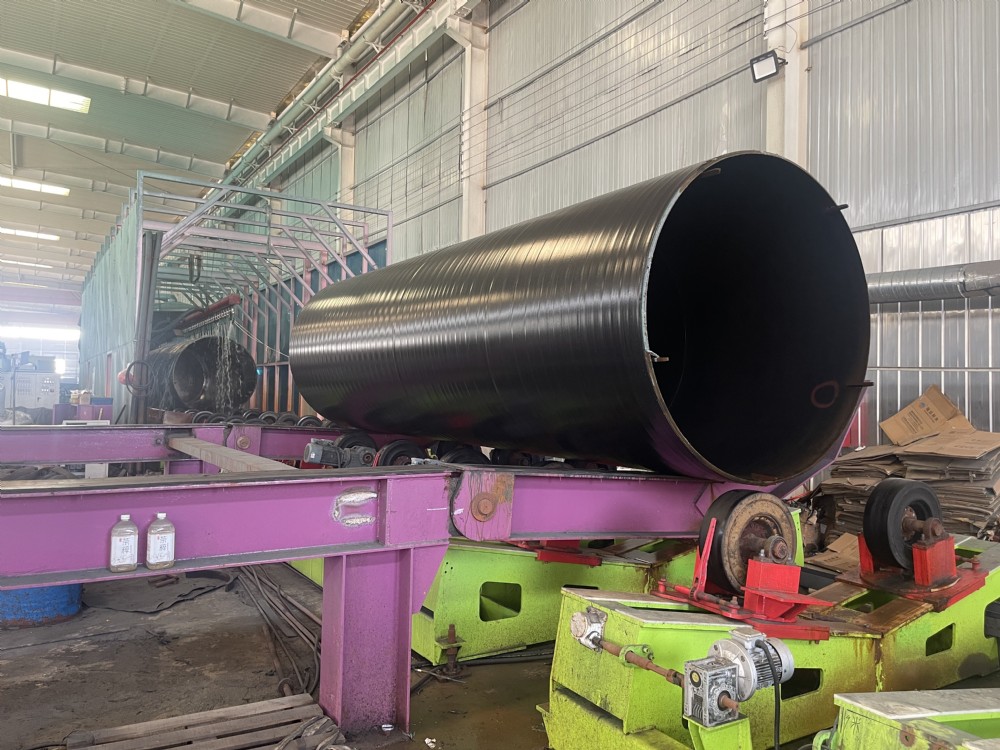

4. 聚乙烯层缠绕： 另一台挤出机同步将熔融的聚乙烯缠绕在胶粘剂层上。在压力的作用下，三层材料在辊轮的挤压下紧密贴合，聚乙烯层与胶粘剂层、胶粘剂层与环氧层之间通过热熔和分子扩散实现牢固的冶金式结合。

第三阶段：铠甲的“淬火与检验”——冷却与精整
完成涂覆的钢管进入水冷却系统，使聚乙烯层快速定型，并降低钢管整体温度。冷却后，需要对管端进行切割处理，去除涂层不均匀的部分，以便现场焊接。最后，必须经过一系列严格的质量检验，包括外观检查、涂层厚度测量、电火花检漏（检测涂层有无针孔）以及关键的剥离强度（附着力）测试。只有全部指标合格，这根“三层铠甲”钢管才能被允许出厂。

三、 无可替代的优势：为何是能源管道的“定海神针”？

3PE防腐技术自上世纪80年代由欧洲引入中国后，迅速成为埋地管道外防腐的绝对主流，这源于其一系列无可比拟的优势：

1. 超凡的耐久性： 三层复合结构提供了全方位的防护。FBE层提供化学防腐和附着力，PE层提供物理屏障，使其设计寿命普遍可达30-50年，大幅降低了管道的全生命周期维护成本。
2. 卓越的机械性能： 高密度聚乙烯外层抗冲击、抗弯曲、耐土壤应力及阴极剥离性能优异，能够承受运输、安装过程中的机械损伤以及运行中的地层移动。
3. 广泛的适应性： 该工艺适用于从φ89mm到φ3020mm甚至更大的多种口径钢管，母材可以是螺旋焊管、直缝焊管或无缝隙管。无论是沙漠、沼泽、盐碱地还是人口密集区，都能提供可靠保护。
4. 成熟的标准化体系： 国内外已建立完善的技术标准（如GB/T 23257、SY/T 0413等），对材料、工艺、检验均有明确规定，保证了产品质量的稳定性和可靠性。
5. 经济效益显著： 虽然初期投资高于普通防腐，但其漫长的免维护使用寿命、极低的泄漏风险和运行能耗，从长远看具有极高的经济性。

四、 应用领域的拓疆者：不止于油气

最初，3PE防腐钢管主要服务于石油和天然气的长输管线。如今，其应用领域已大大拓展：

• 城市供水与排水： 作为主干管网，确保水质安全，防止管道锈蚀污染。
• 集中供热工程： 保护热力管道，减少热能损失，保障供暖安全。
• 海洋工程与码头管线： 抵抗高盐分、高湿度的海洋腐蚀环境。
• 化工介质输送： 用于输送某些具有特定腐蚀性的工业流体。

结语：对工艺极限的持续追求

尽管3PE技术已非常成熟，但行业的探索从未停止。当前的发展更侧重于环保化（如使用低VOCs的胶粘剂、粉末回收）、智能化（在线实时监测涂层厚度与温度）以及高性能材料（如改性聚乙烯、低温固化粉末）的应用。同时，针对特殊环境（如高温、深海）的增强型3PE技术也在不断发展。

可以预见，作为现代工业血管的“忠诚卫士”，3PE防腐钢管及其生产工艺，将继续在保障国家能源安全、推动城市基础设施建设中，扮演着不可替代的关键角色。它的每一道工序，都凝结着对质量与耐久性的极致追求，这正是工业制造中一种沉默而强大的力量。
