涂塑钢管生产技术如何影响口径精度与性能？——从基管到涂层的全程质控

消防涂塑钢管的口径不仅决定流量，更直接关联管道的密封性、耐久性与系统兼容性。而口径的精度与一致性，很大程度上取决于生产工艺。本文将从基管成型、表面处理、涂塑固化三大环节，揭示生产技术如何塑造口径的最终性能。

一、基管成型：口径精度的基础

基管的尺寸偏差会导致涂塑后口径波动，影响连接密封：

• 小口径（DN15–DN50）‍：多采用 冷拔/冷轧 无缝钢管，外径公差可控制在 ±0.1 mm（如 DN15 外径 18 mm±0.10 mm）；
• 中大口径（DN65–DN1200）‍：
  • 直缝焊管：用于 DN200 以下，成本低但焊缝处需加强涂覆；
  • 螺旋焊管：用于 DN200 以上，承压均匀且适合长管线；
  • 无缝钢管：高压场景（≥4.0 MPa）首选，无焊缝隐患。

二、表面处理：涂层附着的关键

涂塑前基管必须经过 喷砂（物理）‍ 与 化学浸槽（化学）‍ 双重前处理：

• 喷砂：清除氧化皮、锈迹，增加表面粗糙度，提升涂层附着力；
• 化学浸槽：去除油脂、水分，形成钝化膜。若处理不彻底，会导致涂层起泡、剥离。
  处理后基管应尽快进入涂塑工序，防止二次氧化。

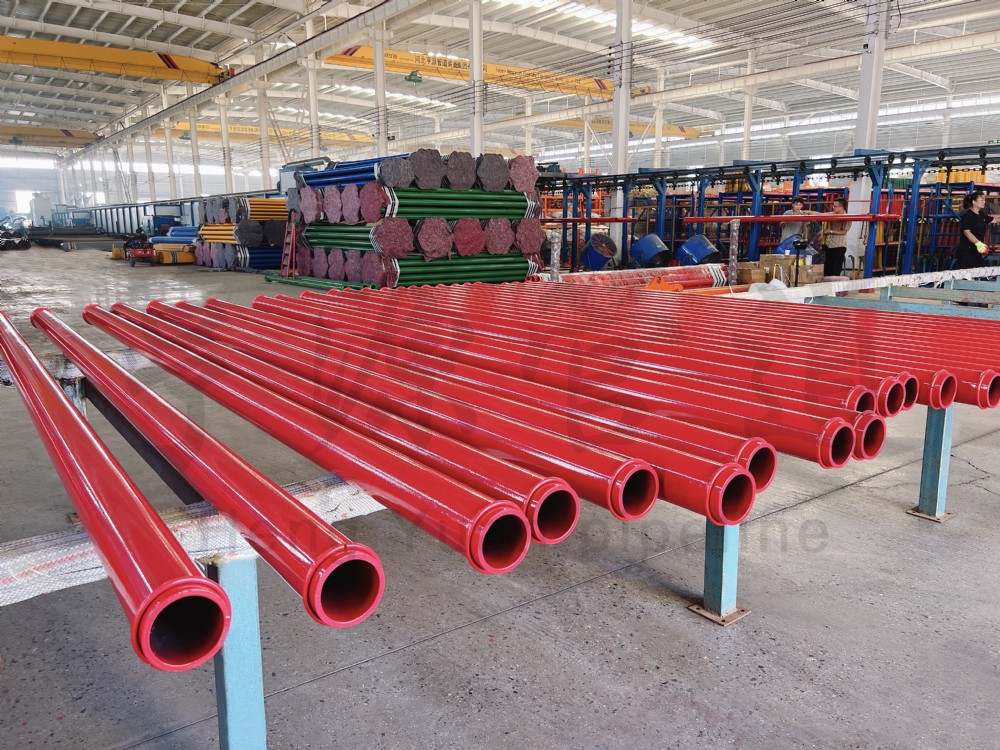

三、涂塑与固化：口径一致性的保障

涂塑工艺分为 内涂 与 外涂，均需严格控制厚度均匀性：

• 静电喷涂：粉末涂料（EP/PE）在电场中均匀吸附至管壁，适合 DN15–DN300；
• 浸涂：用于大口径管道（DN350 以上），涂层更厚但需控制流挂；
• 固化：在 180–200 ℃ 烘道中加热 15–30 min，使涂层交联固化。温度过低会导致固化不全，过高则引起老化。

成品口径公差一般要求：

• DN15–DN50：外径公差 ±0.1 mm，壁厚公差 ±10%；
• DN65–DN300：外径公差 ±0.5 mm；
• DN350 以上：外径公差 ±1.0 mm。

四、质检测试与标准符合

每批次管道应进行：

• 厚度检测：使用磁性测厚仪，确保涂层在 100–500 µm 范围内；
• 附着力测试：划格法检测，涂层无剥离为合格；
• 水压试验：承压 1.5 倍 工作压力，保压 5 min 无渗漏；
• 耐火性能：通过添加 硅酸铝纤维 等材料，提升管道耐火极限。

目前，消防涂塑钢管需符合 CJT120-2000（行业标准）、《消防用压接式涂覆碳钢管材及管件》（2022 版）等规范，并在产品上标注 XSPT‑PEP‑DN80(88.9×2.0) Q195‑T/CFPA‑012—2022 等完整型号。

结语

生产技术是口径精度与管道性能的根基。从基管选材到涂塑固化，唯有每道工序严格质控，才能保证涂塑钢管在消防系统中长期稳定运行。未来，随着水性环氧、低温固化等新工艺推广，涂塑钢管将在更广领域展现其价值。
