从“防”到“护”：3PE防腐钢管的燃气应用与可持续发展路径

防腐管道技术的核心目标已从单纯“防止锈蚀”升级为“全周期保护与资源节约”。3PE防腐钢管在燃气领域的广泛应用，正是这一理念的体现。本文结合技术演进、行业标准与低碳要求，探讨其如何实现安全、经济与环境效益的统一。

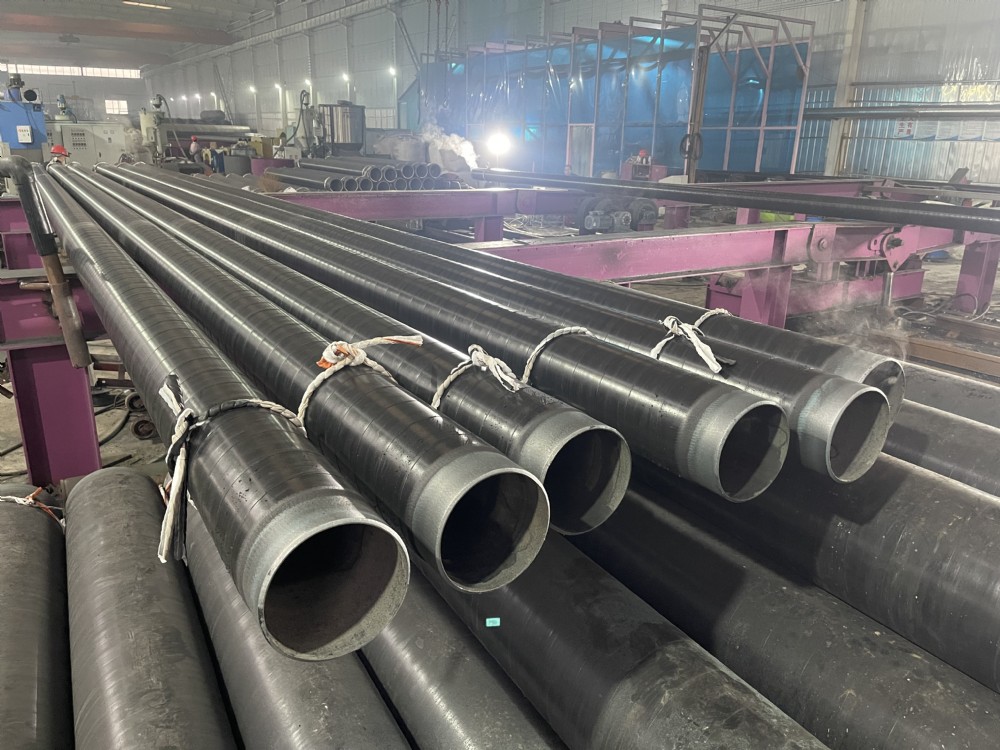

一、3PE技术的历史与演进

三层PE防腐技术起源于20世纪80年代的欧洲，最初用于北海油气田海底管道。2000年后国内引进并本土化，通过调整环氧粉末配方、胶粘剂极性及聚乙烯密度，使其更适应中国多样的土壤与气候条件。

演进重点包括：

• 环氧粉末改性：提高玻璃化转变温度（Tg＞110℃），适应高温输送环境；
• 无溶剂胶粘剂：减少VOC排放，符合绿色制造趋势；
• 高密度聚乙烯（HDPE）外护层：提升抗划伤与抗紫外線能力，适用于临时露天堆放。

二、燃气输送中的可持续发展特性

1. 长寿命降低资源消耗
   3PE钢管设计寿命达50年，是传统沥青防腐管的2倍以上，全生命周期内减少约50%的管道更换与开挖次数，降低城市交通与环境干扰。

2. 节能与减排贡献
   防腐层平整光滑，流体阻力系数降低，泵送能耗节约5%–8%；且工厂预制化生产减少现场涂装的溶剂挥发与废弃物。

3. 材料可循环性
   钢管基体可100%回收利用，聚乙烯护层亦可通过热熔再生用于低要求场景，符合循环经济导向。

三、口径与压力等级的精准匹配

燃气管道根据不同压力级别选用不同口径与3PE厚度：

• 高压管道（4.0–10MPa）‍：DN500–DN1420，PE层≥3.0mm，钢级L415–L485；
• 次高压（1.6–4.0MPa）‍：DN200–DN500，PE层2.5–3.0mm，钢级L360–L415；
• 中低压（<1.6MPa）‍：DN20–DN200，PE层1.8–2.5mm，钢级L245–L290。

此分级匹配既满足安全裕量，又避免过度配置造成的材料浪费。

四、行业标准与质量保障体系

国内3PE燃气钢管遵循SY/T0413-2002（等效于DIN30670），关键指标包括：

• 阴极剥离距离（65℃, 48h）≤8mm；
• 剥离强度（23℃）≥70N/cm；
• 抗冲击（-20℃）≥8J/mm；
• 电火花检漏电压25kV无击穿。

此外，大型项目均要求第三方监造与出厂前全尺寸试验，确保每根管道可追溯。

五、未来技术融合与创新方向

1. 智能管道：在3PE层中嵌入光纤传感器，实时监测应力、温度与腐蚀状态；
2. 生物基聚乙烯：尝试以甘蔗乙醇制备PE外层，降低碳足迹；
3. 数字化施工：通过BIM与GIS技术优化管道排布与补口管理，提升整体工程质量。

这些创新将推动3PE钢管从“被动防腐”迈向“主动防护+智能运维”。

结语

3PE防腐钢管在燃气领域的成功，源于其对安全、寿命与环保的综合贡献。面对碳中和目标，该技术仍需在材料绿色化、制造低碳化与运维智能化上持续探索。唯有如此，才能在未来能源体系中继续扮演不可替代的角色。
