CJ/T 120-2016给水涂塑复合钢管标准深度解析

一、标准概况与更新要点

CJ/T 120-2016《给水涂塑复合钢管》是由中华人民共和国住房和城乡建设部发布的城镇建设行业标准，自2016年7月1日起正式实施，全面替代2008年版旧标准。该标准适用于公称尺寸≤DN2000、介质温度＜45℃的给水系统，涵盖管材设计、制造、检验全流程要求，旨在提升管道的耐腐蚀性、卫生性能及使用寿命。

新旧标准对比：

• 工艺优化：新增基管表面处理要求（如喷砂除锈后粗糙度需达40-100μm），强化涂层附着力。
• 检测升级：细化针孔、弯曲等试验方法，并引入电磁测厚仪等量化检测工具。





• 卫生规范：明确引用GB/T 17219《生活饮用水输配水设备卫生标准》，确保水质安全。

二、核心技术要求解析

1. 基管与涂层材料

   • 基管选择：需符合GB/T 3091（焊接钢管）、SY/T 5037（螺旋焊管）或GB/T 8163（无缝钢管）标准，确保力学性能。
   • 涂层类型：内壁主要采用环氧树脂粉末，外壁可选聚乙烯（PE）或环氧涂层，耐腐蚀性指标需满足表1、表3规定的剥离强度、抗冲击等参数。

2. 制造工艺关键点

   • 表面处理：基管需经喷砂或抛丸处理，达到Sa2.5级清洁度，粗糙度控制在40-100μm，避免涂层脱落。
   • 涂塑工艺：采用静电喷涂或热浸塑技术，涂层厚度需符合规定（如DN≤150mm钢管，内涂层≥0.4mm，外涂层≥0.25mm）。

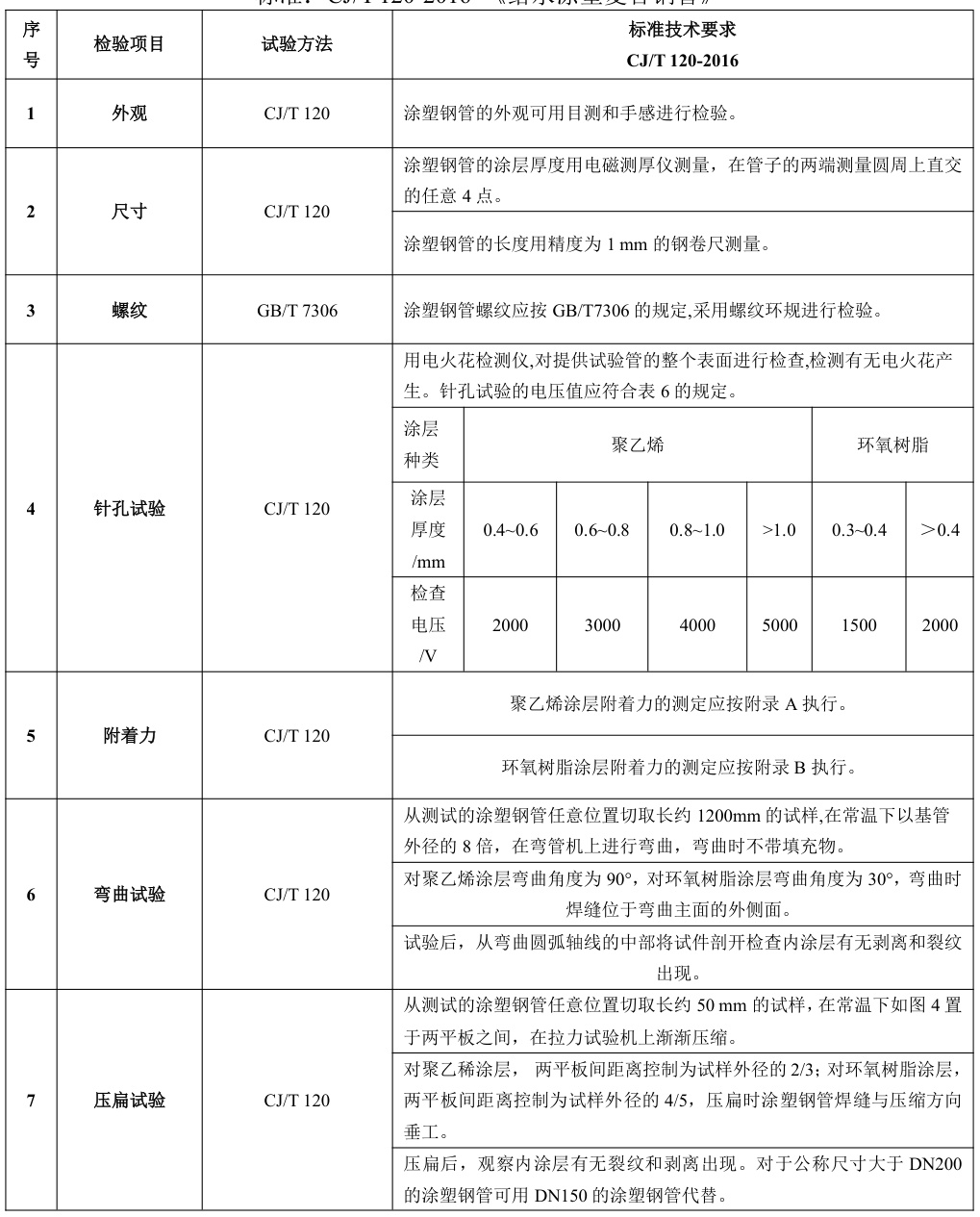

3. 性能检测体系

   • 外观检测：目测涂层应光滑无气泡、裂纹，色差均匀。
   • 厚度测量：使用电磁测厚仪多点检测，允许局部偏差≤±10%。
   • 附着力测试：聚乙烯涂层按附录A（划格法），环氧涂层按附录B（拉力法），剥离强度需≥30N/cm。
   • 功能性试验：包括针孔检测（电火花耐压≥5kV）、弯曲试验（30°无裂纹）、压扁试验（压至2/3管径无脱落）。

三、工程应用与施工规范

1. 适用范围
   主要应用于市政供水、建筑给排水、消防系统等民用领域。需注意，工业酸碱介质输送需结合更高防腐要求的管材（如PP/PO涂层），现行标准未覆盖此类场景。

2. 安装要点

   • 切割与连接：禁止火焰切割，建议机械切割后打磨坡口；螺纹连接需符合GB/T 7306，法兰连接参照GB/T 9119。
   • 埋地敷设：外防腐需执行GB/T 23257-2017聚乙烯防腐层标准，与内涂层的CJ/T 120-2016形成双重防护。

四、质量管控与验收流程

1. 出厂检验：每批次抽检10%（不少于2根），重点检测外观、厚度、针孔及附着力。


2. 型式检验：涵盖全部性能指标，适用于新产品投产或材料变更时。
3. 卫生认证：需通过第三方机构检测，符合GB/T 17219的毒理学指标，确保饮用水安全。

五、标准实施意义与行业影响

CJ/T 120-2016通过量化指标和严格检测手段，推动涂塑钢管从“粗放生产”向“精密制造”转型。据市场反馈，执行新标准后，管道平均寿命提升至30年以上，因腐蚀导致的漏水事故减少约40%。然而，工业领域仍需加快制定针对性标准，填补现有技术空白。

总结

作为给水管道领域的核心标准，CJ/T 120-2016通过技术迭代与规范化检测，为行业高质量发展提供了有力支撑。工程实践中需结合具体场景灵活应用，并关注未来可能的修订方向（如环保涂层材料、智能化检测技术等），以持续提升管材性能与安全水平。
